结构特点�

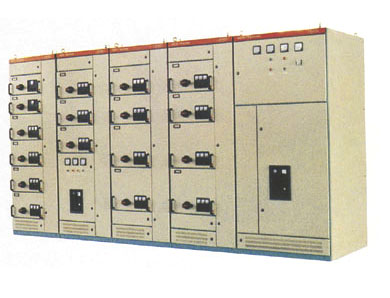

GCS型低压抽出式成套开关设�是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计出的符合国情，具有较高技术性能指标，能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出开关设备�
开关设备适用于发电厂、石油、化工、冶金。纺织。高层建筑等行业的配电系统及在大型发电厂、石化系统等自动化程度高，要求与计算机联接的场所，作为三相交流频率为50(60)Hz、额定工作电压为380V(660V)，额定电流为4000A及以下的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置�
本产品符合GB7251《低压成套开关设备和控制设备》、JB／T9661《低压抽出式开关设备》IEC439�1《低压成套开关设备和控制设备》标准�
■产品结构：
a 开关设备的主构架采�8MF型钢。构架采用拼装和部分焊接两种结构形式。主构架上均有安装模数孔E=20mm�
b 开关设备各功能室严格分开，其隔室主要分为功能单元室、母线室、电缆室，各单元的功能相对独立�
c 馈线柜和电动机控制柜设有专用的电缆隔室，功能单元室与电缆室内电缆的连接通过转接件实现，既提高了电缆的使用可靠性，又极大地方便了用户对电缆的安装与维修。电缆隔室有二个宽度尺寸240mm�40mm可供选用，视电缆数量、截面和用户对安装与维修方便的要求而定�
d 考虑到干式变压器使用的普通性、安全性和油浸变压器的经济性，装置既可以方便地与干式变压器组成一个排列，也可以与油浸变压器低压母线方便连接�
e 以抽屉为主体，开关也可固定安装，混合组合，任意选用�
f 开关设备按三相五线制和三相四线制设计，设计部门和用户可以方便地选用PE+N或PEN方式�
g 柜体的防护等级为IP40，也可以按用户需要特殊制作�
■母�
为提高母线动热稳定能力和改善接触面的温升，装置全部采用TMY-T2系列硬铜排，铜排的连接邮分必须镀锡，也可选用全长镀锡铜母线�
a 水平母线
水平母线置于柜后部母线隔室内�2500A以上为上下双层布置，2500A以下为单层布置，每相�4条或2条母线组成，大大提高了母线的短路强度�
b 垂直母线
用于抽屉的垂直母线采用“L”形硬铜镀锡。L形母线规�(mm)�(50+30)x 5额定电流1000A
c 中性接地母�
贯通整个柜子排列的水平中性接地线(PEN)或接�+中性线(PE+N)采用硬铜排�
